Xbox 360 Xecuter SPUTNIK360 DG-16D4S Unlock Switch

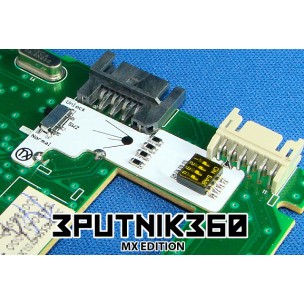

De SPUTNIK360 switch is een eenvoudig printplaatje wat de write protect kan opheffen op een Liteon DG-16D4S drive met MXIC SPI flash zodat eenvoudig de defecte DVD drive kan gerepareerd of vervangen kan worden. Een andere mogelijkheid als de drive unlocked is dat er aangepaste firmware op de drive geflashed worden.

De mogelijkheden van Team Xecuter.

• Schakel write mode in op de Liteon DG-16D4S (MXIC) DVD Drive
• Repareer gemakkelijk je Xbox 360 S Console
• Geen lange wachttijden van Microsoft reparatie service
• Gemakkelijk te installeren Solder PCB
• 3 simpele soldeer punten
• 1 simpele trace cut
• Werk op meerdere resistoren
• Werkt op alle MXIC SPI's (9504, 0272, 0225 & 0401) niet op de WINBOND!
• Getest op firmware tools zoals JungeFlasher

Instructies:
1) Maak de 3 punten schoon met een Fiberglas pen
2) Snij trace door volgens afbeelding bij "Cut Here"
3) Soldeer de switch met 3 soldeerpunten op de printplaat volgens afbeelding
4) Stel de dipswitch in op 10 Ohm (2 ON , 1 3 4 OFF) en de schakelaar op "Normal"
4) Zet drive aan, start JungleFlasher en doe een "Intro/Device ID", klik op 0x8C en zet de schakelaar kort even op "Unlock" totdat JungleFlasher piept en de spi status 00 is, zet meteen de schakelaar weer op "Normal", de drive is nu unlocked.
